دستگاه آسیاب لوله اندازه گیری ZY20 φ10-26mm لوله فولادی گرد 6+6 پایه ترک سر 0.4-1.5mm 90m/min

کنترل نهایی اندازه و گردی پس از جوشکاری

جوشکاری لوله را تمام نمی‌کند - بخش اندازه‌گیری این کار را انجام می‌دهد. بدون داشتن تعداد کافی استندهای اندازه‌گیری و یک صاف‌کننده نهایی، لوله جوش‌خورده بیضی، خمیده یا خارج از قطر از خط خارج می‌شود و بررسی‌های ابعادی را که خریداران قطعات دقیق و سازه‌ای نیاز دارند، رد می‌کند.

چرا لوله‌ها از کارخانه خارج از گردی خارج می‌شوند

بدنه جوش‌خورده گرما و تنش باقی‌مانده‌ای را حمل می‌کند که آن را از گردی خارج می‌کند مگر اینکه به تدریج اندازه‌گیری شود. تعداد کم استندهای اندازه‌گیری یا عدم وجود صاف‌کننده نهایی باعث می‌شود بیضی بودن و خمیدگی باقی بماند و لوله از قبل خارج از مشخصات به اره برسد.

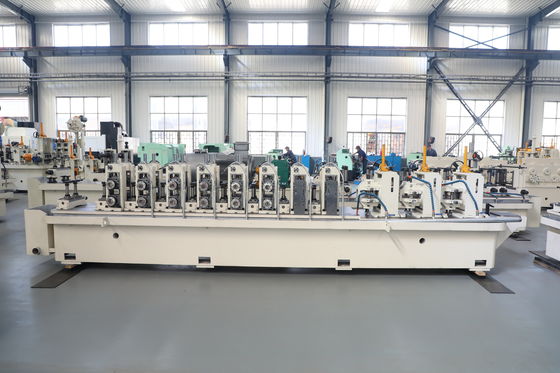

راه حل دستگاه لوله‌سازی اندازه‌گیری ZY20

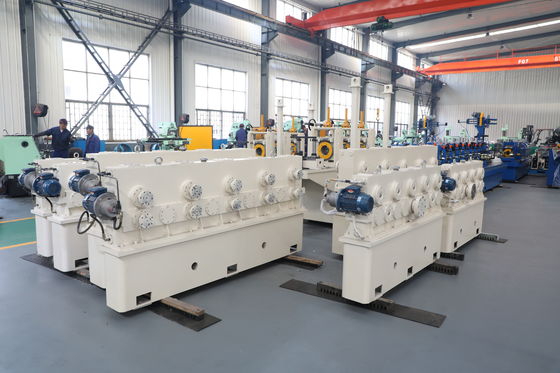

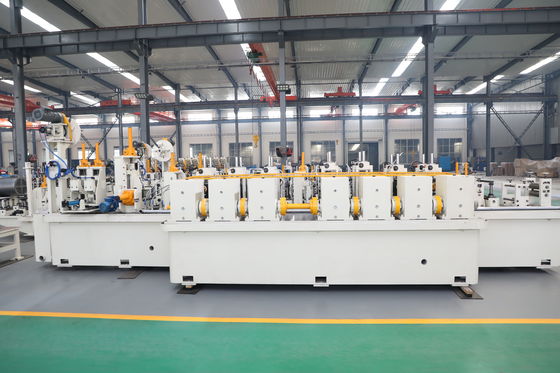

یک خط اندازه‌گیری ۶ افقی + ۶ عمودی، قطر نهایی و گردی را پس از جوشکاری به تدریج کنترل می‌کند.

یک هد ترک ۴ غلطکی با تنظیم بالا-پایین، چپ-راست و چرخش، لوله را صاف می‌کند و آن را با دقت به اره پرنده هدایت می‌کند.

اندازه‌گیری و صاف‌کاری ترکیبی، لوله‌ای پایدار، گرد و صاف و آماده برش با سرعت تا ۹۰ متر در دقیقه را ارائه می‌دهد.

مشخصات فنی دستگاه لوله‌سازی ZY20

فرآیند تولید پیوسته کامل

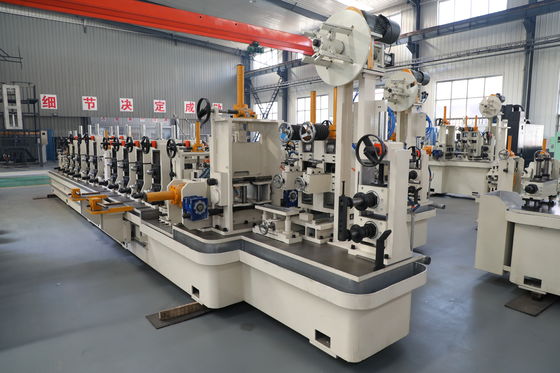

هر ZY20 از یک جریان پیوسته از کویل تا لوله برش خورده نهایی را اجرا می‌کند. یک بازکننده کویل نوار را از طریق یک صاف‌کننده دقیق ۷ غلطکی که کویل‌ست را حذف می‌کند، تغذیه می‌کند، سپس شکل‌دهی دو شعاعی آن را در ۵ استند خشن و ۳ استند نهایی بدون موج لبه شکل می‌دهد. یک جوشکار HF حالت جامد ۱۰۰ کیلوواتی درز را تحت فشار فشاری با یک راهنمای درز اختصاصی ذوب می‌کند و یک واحد خودکار پَرت‌گیری خارجی، پَرت را بلافاصله پاک می‌کند. خنک‌کاری اسپری ≥۱۰ تن در ساعت به علاوه استخر سرریز، شکل را قفل می‌کند، خط اندازه‌گیری ۶ افقی + ۶ عمودی قطر را تنظیم می‌کند و یک هد ترک ۴ غلطکی لوله را قبل از اینکه اره پرنده میکروکامپیوتری طول‌های ۴ تا ۸ متری را با دقت ±۳ میلی‌متر برش دهد، صاف می‌کند. استندهای محافظت شده در برابر اضافه بار و شفت‌های سخت شده ۴۲CrMo کل خط را در طول‌های طولانی پایدار نگه می‌دارند.

دستگاه لوله‌سازی اندازه‌گیری ZY20 در کجا کاربرد دارد

لوله‌های دقیق، سازه‌ای و مبلمان که در آن‌ها گردی و صافی نهایی تعیین‌کننده مونتاژ و پرداخت صحیح قطعات است.

نحوه انتخاب دستگاه لوله‌سازی اندازه‌گیری

تعداد استندهای اندازه‌گیری را بررسی کنید - ZY20 از ۶ استند افقی + ۶ استند عمودی استفاده می‌کند - و قبل از اره، وجود یک صاف‌کننده هد ترک را برای گردی و صافی تأیید کنید.

نصب، پشتیبانی و خدمات پس از فروش

ZY20 به عنوان یک بسته کلید در دست با نقشه‌های چیدمان و فونداسیون ارسال می‌شود تا بتوانید سایت را قبل از تحویل آماده کنید. نصب و راه‌اندازی مهندس‌محور در محل، خط را به خروجی نامی می‌رساند، با آموزش اپراتور برای تحویل یک کارخانه در حال کار. یک سال گارانتی با پشتیبانی قطعات یدکی از سرمایه‌گذاری محافظت می‌کند و از آنجایی که خط کویل‌های HR، CR و گالوانیزه را می‌پذیرد، می‌توانید بدون تعویض ابزار، خود را با هزینه‌های متغیر مواد و تقاضای بازار تطبیق دهید.

سوالات متداول در مورد دستگاه لوله‌سازی اندازه‌گیری ZY20

دستگاه ZY20 چند استند اندازه‌گیری دارد؟

۶ استند افقی + ۶ استند عمودی برای کنترل تدریجی قطر.

هد ترک چه کاری انجام می‌دهد؟

قبل از اره، لوله را با تنظیم بالا-پایین، چپ-راست و چرخش صاف می‌کند.

آیا اندازه‌گیری گردی را بهبود می‌بخشد؟

بله، خط چند استندی به علاوه صاف‌کننده، لوله نهایی را گرد و صاف نگه می‌دارد.
