دستگاه آسیاب لوله تعویض سریع ZY20 φ10-26mm لوله فولادی گرد رول کششی 0.4-1.5mm 90m/min

هزینه بالای توقف در طول تعویض رول

هر تغییر اندازه تولید را متوقف می کند و در میل های شفت ثابت، اپراتورها باید استندهای مجاور را جدا کنند تا به مجموعه رول دسترسی پیدا کنند. برای میل هایی که اندازه های زیادی از 10 تا 26 میلی متر را در بچ های کوتاه اجرا می کنند، زمان تعویض بیشترین اتلاف خروجی است.

چرا تعویض رول معمولی کند است

طرح های شفت ثابت نیاز به برداشتن رول های همسایه برای دسترسی به مجموعه هدف دارند و هم ترازی مجدد پاس بعد از هر تغییر دستی و مستعد خطا است. هرچه خط بیشتر بیکار بماند، ظرفیت بیشتری در طول اجراهای اندازه مکرر از دست می رود.

راه حل دستگاه لوله سازی تغییر سریع ZY20

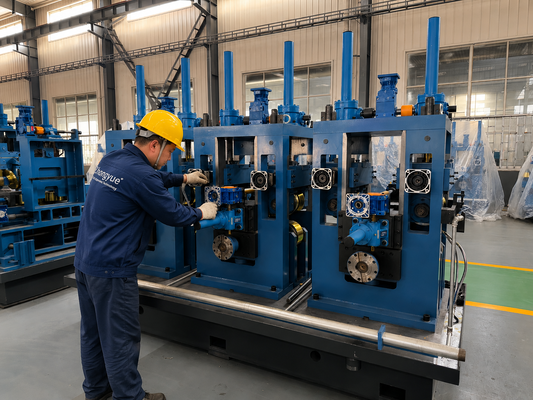

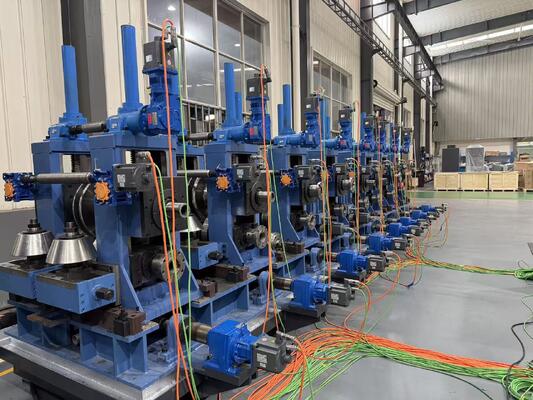

استندهای شکل دهی و سایزینگ از فریم های تغییر سریع جانبی استفاده می کنند، بنابراین اپراتورها یک مجموعه رول را بیرون می کشند و یک مجموعه جدید را بدون جدا کردن استندهای مجاور وارد می کنند.

مونتاژهای رول از پیش هم ترازی شده، کار هم ترازی مجدد را کاهش می دهند و به خط اجازه می دهند تا بعد از هر تغییر اندازه سریعتر به سرعت نامی بازگردد.

همراه با شفت های سخت شده 42CrMo، تغییر سریع، زمان نگهداری و تعویض را در طول تولید بچ کوتاه به حداقل می رساند.

مشخصات فنی دستگاه لوله سازی ZY20

فرآیند تولید پیوسته کامل

هر ZY20 یک جریان پیوسته از کویل تا لوله برش خورده تمام شده را اجرا می کند. یک بازکننده کویل، نوار را از طریق یک تراز کننده دقیق 7 غلتکی که کویل ست را حذف می کند، تغذیه می کند، سپس شکل دهی دو شعاعی آن را در 5 استند خشن و 3 استند پرداخت بدون موج لبه شکل می دهد. یک جوشکار HF 100 کیلووات حالت جامد درز را تحت فشار فشاری با یک راهنمای درز اختصاصی ذوب می کند و یک واحد خودکار ناهمواری خارجی، لبه را بلافاصله پاک می کند. خنک کننده اسپری ≥10 تن در ساعت به علاوه استخر سرریز، شکل را قفل می کند، خط سایزینگ 6 افقی + 6 عمودی قطر را تنظیم می کند و یک سر ترک 4 غلتکی لوله را قبل از اره پرنده میکروکامپیوتر که طول های 4-8 متری را با دقت ±3 میلی متر برش می دهد، صاف می کند. استندهای محافظت شده در برابر اضافه بار و شفت های سخت شده 42CrMo کل خط را در طول های طولانی پایدار نگه می دارند.

دستگاه لوله سازی تغییر سریع ZY20 کجا کاربرد دارد

تولیدکنندگانی که بسیاری از اندازه های کوچک قطر را در بچ های کوتاه اجرا می کنند و نیاز به به حداقل رساندن زمان تعویض و به حداکثر رساندن زمان کار دارند.

نحوه انتخاب دستگاه لوله سازی تغییر سریع

فرکانس ترکیب اندازه خود را تأیید کنید، سپس مکانیزم تعویض رول را بررسی کنید - فریم های جانبی در استندهای شکل دهی و سایزینگ، زمان تعویض را کاهش می دهند. هم ترازی از پیش را برای بازگشت سریعتر به تولید تأیید کنید.

نصب، پشتیبانی و خدمات پس از فروش

ZY20 به عنوان یک بسته کلید در دست با نقشه های چیدمان و فونداسیون ارسال می شود تا بتوانید سایت را قبل از تحویل آماده کنید. نصب و راه اندازی مهندس محور در محل، خط را به خروجی نامی می رساند، با آموزش اپراتور برای تحویل یک دستگاه در حال کار. یک سال گارانتی با پشتیبانی قطعات یدکی از سرمایه گذاری محافظت می کند و از آنجایی که خط کویل های HR، CR و گالوانیزه را می پذیرد، می توانید بدون نیاز به تعویض ابزار، خود را با هزینه های مواد و تقاضای بازار در حال تغییر تطبیق دهید.

سوالات متداول در مورد دستگاه لوله سازی تغییر سریع ZY20

تعویض رول جانبی چگونه کار می کند؟

مجموعه های رول به طرف بیرون کشیده می شوند و بدون جدا کردن استندهای مجاور جایگزین می شوند.

کدام استندها تغییر سریع دارند؟

هم استندهای شکل دهی و هم استندهای سایزینگ از فریم های تغییر سریع جانبی استفاده می کنند.

آیا تغییر سریع بر دقت تأثیر می گذارد؟

خیر - مونتاژهای رول از پیش هم ترازی شده، پاس را بعد از هر تغییر دقیق نگه می دارند.
