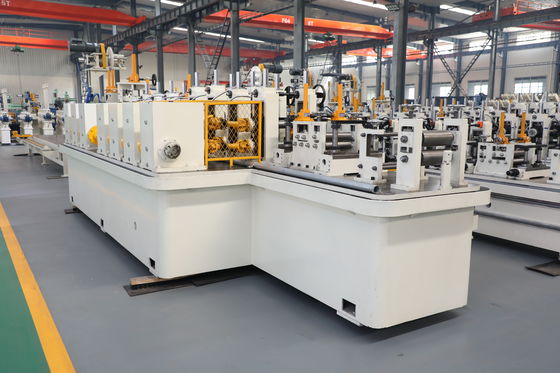

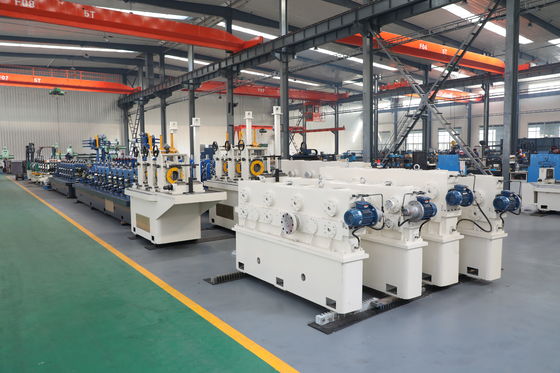

دستگاه آسیاب لوله رول فرمینگ ZY20 φ10-26mm لوله فولادی با قطر کوچک 0.4-1.5mm 90m/min

موج کنار و عدم ثبات در طول شکل گیری لوله

هر نقص لوله در بخش شکل گیری آغاز می شود. موج لبه، کمبر نوار و خم کردن نامناسب نوار را به مرکز جوش می اندازد، تولید لوله بیضوی، موج دار یا شکسته می شود. آسیاب هایی که نمی توانند صاف تغذیه کنند،مواد باقی مانده قطعه ثابت در هر تغییر کویل.

چرا شکل دادن موج لبه را تولید می کند؟

نوار که به بخش شکل گیری با پیچ و تاب یا خم کردن کمبر به طور نامتناسبی وارد می شود و یک عبور یک شعاعی تغییر شکل را در لبه متمرکز می کند. بدون شکل دادن تدریجی در سراسر پایه های خشن و پایان,لبه قبل از جوشکاری خم می شود و بخیه به صورت اشتباه وارد می شود.

راه حل آسیاب لوله سازی رول ZY20

یک صاف کننده دقیق 7 رول، مجموعه کویل را حذف می کند و نوار را صاف می کند، ایجاد یک شروع پایدار برای هر گذر.

طراحی عبور دو قطر بر روی یک پایه قطر افقی خط پایین، نوار را به آرامی شکل می دهد، در حالی که 5 پایه خشن به علاوه 3 پایه تکمیل گرد را به طور تدریجی بدون موج لبه تکمیل می کند.

پایه های افقی محافظت شده از اضافه بار و شاخه های 42CrMo سخت شده، عبور را پایدار نگه می دارند، بنابراین نوار به مرکز جوش می رسد و آماده برای ادغام کامل است.

مشخصات فنی آسیاب لوله ZY20

فرآیند تولید مستمر کامل

هر ZY20 یک جریان مستمر از کویل به لوله قطع شده را اجرا می کند. یک uncoiler نوار را از طریق یک سطح کننده دقیق 7 رول که مجموعه کویل را حذف می کند،سپس دو شعاع شکل آن را در 5 خشن و 3 پایان ایستاده بدون موج لبهیک جوشگر HF 100 kW در حالت جامد، بخیه را تحت فشار فشرده با یک راهنمای بخیه اختصاصی فوز می کند و یک واحد اتوماتیک خارج از خارج بلافاصله گره را پاک می کند.≥10 تن در ساعت اسپری و خنک کننده حوضچه پرش شکل را قفل می کند، قطار اندازه گیری 6 افقی + 6 عمودی قطر را تنظیم می کند، و یک سر Turk 4 رول قبل از اینکه مایکرو کامپیوتری پرواز می کند، لوله را صاف می کند تا طول 4 ′′ 8m را به ± 3mm کاهش دهد.ایستاده های محافظت شده از اضافه بار و 42CrMo سخت می کند گره های نگه داشتن کل خط پایدار در طول دوره های طولانی.

جایی که آسیاب لوله سازی رول ZY20 استفاده می شود

دقت، مبلمان و لوله های ساختاری که شکل گیری پایدار و ورودی نوار صاف کیفیت جوش و گردی نهایی را تعیین می کند.

چگونه یک آسیاب لوله سازی را انتخاب کنیم

بررسی تعداد رول ها و طراحی عبور اول ZY20 از 7-roll leveling و شکل گیری دو قطر استفاده می کند.و تنظیمات استند را برای پروفایل خود تایید کنید.

نصب، پشتیبانی و پس از فروش

ZY20 به عنوان یک بسته کلیدی با طرح بندی و نقشه های پایه ارسال می شود تا شما بتوانید قبل از تحویل سایت را آماده کنید. نصب و راه اندازی در محل تحت رهبری مهندس خط را به خروجی نامگذاری می کند,با آموزش اپراتور برای تحویل یک آسیاب در حال اجرا. یک سال گارانتی با پشتیبانی قطعات یدکی از سرمایه گذاری محافظت می کند، و از آنجا که خط HR، CR و کویل گالوانیزه را می پذیرد،شما می توانید به تغییر هزینه های مواد و تقاضای بازار بدون ابزار مجدد سازگار شوید.

سوالات متداول در مورد آسیاب لوله سازی رول ZY20

ZY20 چجوري از امواج لبه اي جلوگيري ميکنه؟

یک سطح کننده 7 رول به علاوه عبور دو قطر و 5 + 3 استند تشکیل می دهد که نوار را به تدریج شکل می دهد.

طرح ستاند شکل گیری چیست؟

5 استند خام + 3 استند پایان دور را در مراحل کنترل شده تکمیل می کنند.

چرا دو خطي عبور ميکنه؟

آنها خم شدن را در سراسر نوار توزیع می کنند به جای اینکه آن را در لبه متمرکز کنند.
