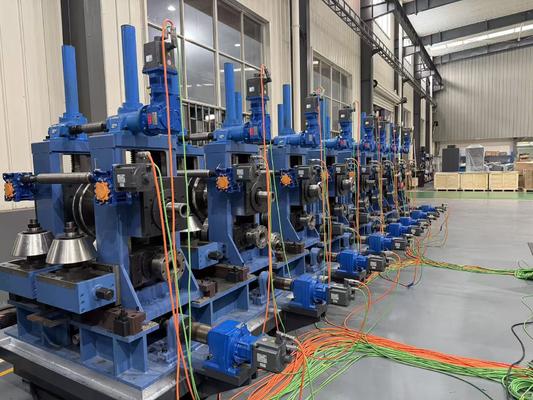

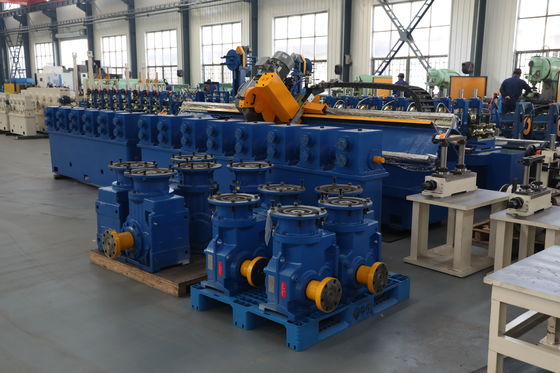

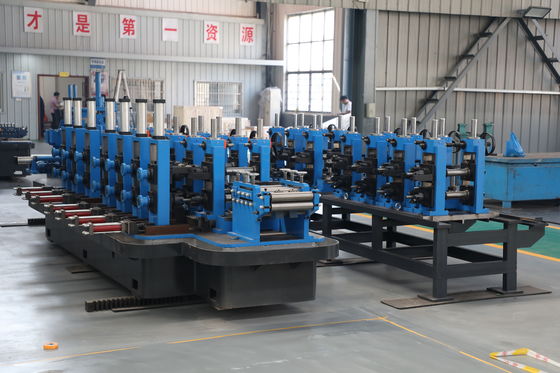

دستگاه آسیاب لوله دقیق ZY20 φ10-26mm لوله فولادی با قطر کوچک 0.4-1.5mm خط تحمل تنگ

نیازهای تلرانس دقیق در تولید لوله های دقیق

کاربران لوله های دقیق در صنایع مکانیک و مبلمان، نیازمند حفظ قطر خارجی، ضخامت دیواره و گردی در باندهای باریک هستند و به محض انحراف دستگاه، قطعات را رد می کنند. لوله های با قطر کوچک φ10-26 میلی متر به خصوص غیرقابل اغماض هستند زیرا یک خطای کوچک در عبور یا عدم همراستایی جوش به صورت درصدی بزرگ از قطر ظاهر می شود.

چرا لوله های دقیق با قطر کوچک دقت خود را از دست می دهند

عبورهای سنتی تک شعاعی، خمش را در لبه متمرکز کرده و باعث ایجاد موج می شوند، در حالی که یک درز که به طور مثبت هدایت نمی شود، خارج از مرکز جوش می خورد و قطر خارجی را جابجا می کند. سپس شفت های غلتکی فرسوده و خنک کننده ناهموار باعث می شوند گردی و قطر به تدریج تغییر کند، بنابراین خط تولید در عرض چند روز از تلرانس خارج می شود.

راه حل دستگاه لوله دقیق ZY20

طراحی عبور دو شعاعی با 5 استند خشن و 3 استند پرداخت، نوار را به تدریج شکل می دهد تا موج لبه قبل از جوشکاری از بین برود.

شفت های غلتکی 42CrMo، که کوئنچ شده، تمپر شده و با فرکانس بالا سخت شده اند، پروفیل عبور را پایدار نگه می دارند، در حالی که هدایت اختصاصی درز، جوش را برای قطر خارجی دقیق متمرکز می کند.

یک قطار کالیبراسیون 6 افقی + 6 عمودی به همراه یک هد ترک 4 غلتکی، بدنه را برای گردی دقیق برش می دهد و اره پرنده میکروکامپیوتری طول های 4-8 متر را با دقت ±3 میلی متر برش می دهد.

مشخصات فنی دستگاه لوله ZY20

فرآیند تولید پیوسته کامل

هر ZY20 یک جریان پیوسته از کویل تا لوله برش خورده نهایی را اجرا می کند. یک بازکننده، نوار را از طریق یک تراز کننده دقیق 7 غلتکی که کویل ست را حذف می کند، تغذیه می کند، سپس شکل دهی دو شعاعی آن را در 5 استند خشن و 3 استند پرداخت بدون موج لبه شکل می دهد. یک جوشکار HF 100 کیلووات حالت جامد، درز را تحت فشار فشاری با یک راهنمای درز اختصاصی ذوب می کند و یک واحد خودکار پِرت خارجی، پِرت را بلافاصله پاک می کند. خنک کننده اسپری ≥10 تن در ساعت به علاوه استخر سرریز، شکل را قفل می کند، قطار کالیبراسیون 6 افقی + 6 عمودی قطر را تنظیم می کند و یک هد ترک 4 غلتکی لوله را قبل از اینکه اره پرنده میکروکامپیوتری طول های 4-8 متر را با دقت ±3 میلی متر برش دهد، صاف می کند. استندهای محافظت شده در برابر اضافه بار و شفت های سخت شده 42CrMo کل خط را در طول های طولانی پایدار نگه می دارند.

محل کاربرد دستگاه لوله دقیق ZY20

لوله های مکانیکی دقیق، قطعات سبک خودرو، مبلمان و مقاطع سازه ای که در آنها قطر خارجی، ضخامت دیواره و گردی باید در باندهای باریک باقی بمانند.

نحوه انتخاب دستگاه لوله دقیق

ابتدا اهداف قطر خارجی، ضخامت دیواره و گردی خود را بیان کنید، سپس پنجره φ10-26 میلی متر / 0.4-1.5 میلی متر را مطابقت دهید. درجه مواد و دقت طول برش را تأیید کنید و نقشه های فونداسیون را بررسی کنید تا خط را برای الزامات تلرانس خود اندازه گیری کنید.

نصب، پشتیبانی و خدمات پس از فروش

ZY20 به عنوان یک بسته کامل با نقشه های طرح بندی و فونداسیون ارسال می شود تا بتوانید سایت را قبل از تحویل آماده کنید. نصب و راه اندازی مهندس محور در محل، خط را به خروجی نامی می رساند، با آموزش اپراتور برای تحویل یک دستگاه در حال کار. یک سال گارانتی با پشتیبانی قطعات یدکی از سرمایه گذاری محافظت می کند و از آنجایی که خط کویل های HR، CR و گالوانیزه را می پذیرد، می توانید بدون نیاز به تعویض ابزار، خود را با هزینه های متغیر مواد و تقاضای بازار تطبیق دهید.

سوالات متداول در مورد دستگاه لوله دقیق ZY20

دستگاه ZY20 چه گردی را می تواند حفظ کند؟

قطار کالیبراسیون 6+6 و هد ترک، بدنه را در سرعت نامی گرد و پایدار نگه می دارند.

چگونه دقت قطر خارجی در طول زمان حفظ می شود؟

شفت های غلتکی سخت شده 42CrMo در برابر سایش مقاومت می کنند، بنابراین پروفیل عبور در طول های طولانی واقعی باقی می ماند.

اره پرنده چه دقت برشی را ارائه می دهد؟

طول های 4-8 متر با دقت ±3 میلی متر با اره پرنده کنترل شده با میکروکامپیوتر برش داده می شوند.
