دستگاه آسیاب لوله مبلمان ZY20 φ10-26mm لوله فولادی با قطر کوچک 0.4-1.5mm 90m/min خط جوش HF

مشکلات سطح و تلرانس در تولید لوله مبلمان

خریداران لوله مبلمان قطعاتی را که دارای خط جوش قابل مشاهده، خراش یا انحراف قطر خارجی بیش از ۰.۱ میلی‌متر هستند، رد می‌کنند، زیرا آبکاری کروم و پوشش پودری هرگونه نقص سطحی را تشدید می‌کنند. کارخانه‌هایی که ورق نازک ۰.۴-۱.۵ میلی‌متری را از یک پاس معمولی عبور می‌دهند، به سرعت دچار بیضی‌شدگی، باقی‌مانده درز و علامت‌گذاری لبه می‌شوند که در بازرسی آبکاری رد می‌شوند.

چرا لوله مبلمان نازک کیفیت سطح خود را از دست می‌دهد

ورق نازک استحکام کافی برای مقاومت در برابر تا شدن لبه در داخل یک پاس شعاعی منفرد را ندارد، و لبه باقی‌مانده بیرونی به همراه خنک‌کاری نامنظم، درز ناهموار و بدنه خارج از گرد را باقی می‌گذارند. بدون کنترل مثبت درز، جوش جابجا می‌شود و شفت غلتکی نرم اجازه می‌دهد ابعاد به تدریج تغییر کنند، بنابراین کیفیت پرداخت قبل از موعد تعویض مجموعه غلتک‌ها به شدت کاهش می‌یابد.

راه حل دستگاه تولید لوله مبلمان ZY20

صاف‌کن دقیق هفت غلتکی، ورق را به صورت صاف به یک پاس دو شعاعی با ۵ استند خشن و ۳ استند پرداخت تغذیه می‌کند، بنابراین لبه بدون موج یا علامت وارد جوشکاری می‌شود.

یک واحد خودکار برای برداشتن پلیسه بیرونی، پلیسه را پاک می‌کند و یک خط سایزینگ ۶ افقی + ۶ عمودی با یک هد ترک ۴ غلتکی، لوله را برای گردی پایدار جهت آبکاری یکنواخت صاف می‌کند.

این خط کویل‌های HR، CR و گالوانیزه را با سرعت تا ۹۰ متر در دقیقه از طریق یک جوشگر HF حالت جامد ۱۰۰ کیلوواتی اجرا می‌کند، با شفت‌های غلتکی سخت شده ۴۲CrMo که تلرانس را در طول عملیات طولانی حفظ می‌کنند.

مشخصات فنی دستگاه تولید لوله ZY20

فرآیند تولید پیوسته کامل

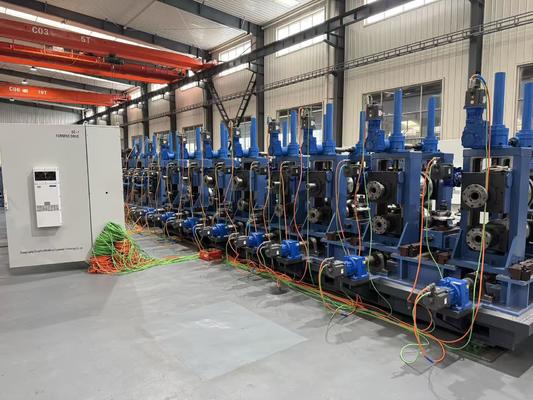

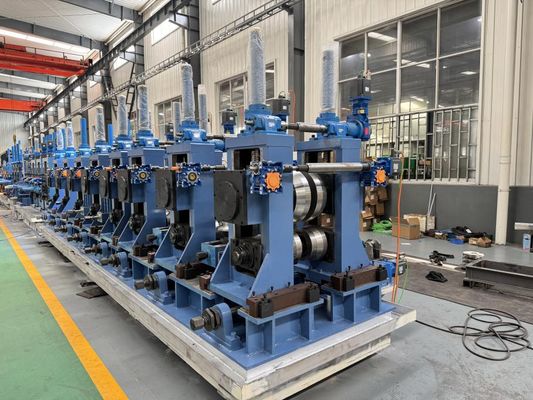

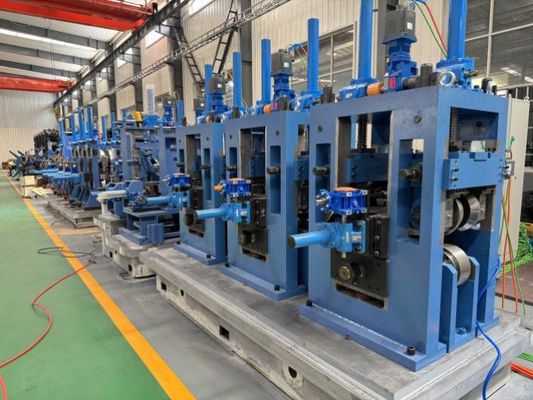

هر ZY20 یک جریان پیوسته از کویل تا لوله برش خورده نهایی را اجرا می‌کند. یک بازکننده کویل، ورق را از طریق یک صاف‌کن دقیق ۷ غلتکی که کویل‌ست را حذف می‌کند، تغذیه می‌کند، سپس شکل‌دهی دو شعاعی آن را در ۵ استند خشن و ۳ استند پرداخت بدون موج لبه انجام می‌دهد. یک جوشگر HF حالت جامد ۱۰۰ کیلوواتی درز را تحت فشار فشاری با یک راهنمای درز اختصاصی جوش می‌دهد و یک واحد خودکار برداشتن پلیسه بیرونی بلافاصله پلیسه را پاک می‌کند. خنک‌کاری اسپری ≥۱۰ تن در ساعت به علاوه استخر سرریز، شکل را تثبیت می‌کند، خط سایزینگ ۶ افقی + ۶ عمودی قطر را تنظیم می‌کند و یک هد ترک ۴ غلتکی لوله را قبل از اینکه اره پرنده میکروکامپیوتری طول‌های ۴-۸ متری را با دقت ±۳ میلی‌متر برش دهد، صاف می‌کند. استندهای محافظت شده در برابر اضافه بار و شفت‌های سخت شده ۴۲CrMo کل خط را در طول‌های طولانی پایدار نگه می‌دارند.

دستگاه تولید لوله مبلمان ZY20 در کجا کاربرد دارد

قاب میز و صندلی، قفسه‌های نمایشگر، پایه‌های قفسه‌بندی، قاب چرخ دستی و سایر لوله‌های مبلمان آبکاری شده یا با پوشش پودری در قطر ۱۰-۲۶ میلی‌متر و ضخامت دیواره ۰.۴-۱.۵ میلی‌متر.

نحوه انتخاب دستگاه تولید لوله مبلمان

پنجره قطر خارجی و ضخامت دیواره خود را تأیید کنید، سپس پرداخت سطحی را که خط آبکاری شما نیاز دارد و گردی مورد نیاز را مشخص کنید. سرعت را با خروجی پایین‌دست مطابقت دهید و کویل HR، CR یا گالوانیزه را تأیید کنید تا جوشگر و ظرفیت خنک‌کننده قبل از ابزارهای سایزینگ مناسب باشند.

نصب، پشتیبانی و خدمات پس از فروش

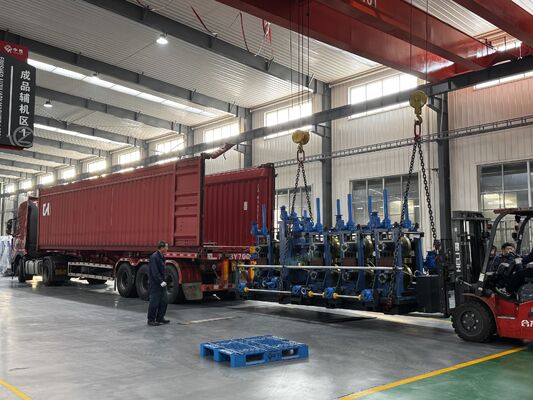

ZY20 به عنوان یک بسته کامل با نقشه‌های چیدمان و فونداسیون ارسال می‌شود تا بتوانید سایت را قبل از تحویل آماده کنید. نصب و راه‌اندازی مهندس‌محور در محل، خط را به خروجی نامی می‌رساند، با آموزش اپراتور برای تحویل یک دستگاه در حال کار. یک سال گارانتی با پشتیبانی قطعات یدکی از سرمایه‌گذاری محافظت می‌کند و از آنجایی که خط کویل HR، CR و گالوانیزه را می‌پذیرد، می‌توانید بدون نیاز به تعویض ابزار، خود را با هزینه‌های متغیر مواد و تقاضای بازار تطبیق دهید.

سوالات متداول در مورد دستگاه تولید لوله مبلمان ZY20

چه کیفیت سطحی را می‌توانم برای آبکاری کروم انتظار داشته باشم؟

برداشت خودکار پلیسه بیرونی به علاوه سایزینگ ۶+۶ و صاف‌کاری هد ترک، بدنه صاف و گردی را تولید می‌کند که نیاز به بازکاری قبل از آبکاری را به حداقل می‌رساند.

آیا ZY20 می‌تواند تلرانس لوله مبلمان را حفظ کند؟

بله - شفت‌های غلتکی سخت شده ۴۲CrMo و شکل‌دهی دو شعاعی، انحراف قطر خارجی را در طول‌های طولانی ثابت نگه می‌دارند.

کدام مواد را می‌تواند شکل دهد؟

کویل فولاد کم کربن نورد گرم، نورد سرد و گالوانیزه با ضخامت دیواره ۰.۴-۱.۵ میلی‌متر.
