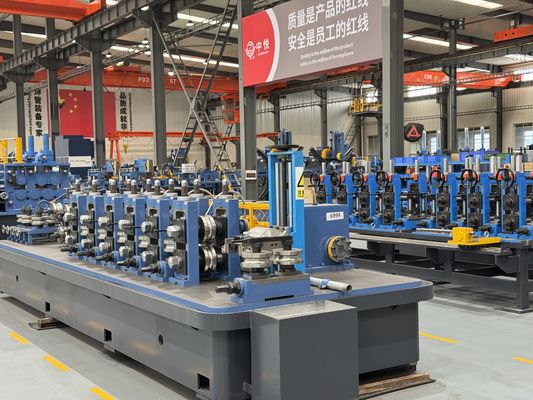

دو شعاع شکل گیری غلتک لوله آسیاب لوله ZY16 Φ8-18mm HF لوله جوش داده شده

مشکل

رول های یک شعاع، لبه نوار را از طریق یک خم تیز می کشند، ایجاد کشش لبه، علامت گذاری و تغییر شکل نامناسب که به عنوان نقص جوش و گردی نشان می دهد.

علت

یک شعاع واحد خم را در یک مکان متمرکز می کند، بنابراین لبه نوار در ورودی هر گذر بیش از حد کار می کند و مواد به طور نابرابر در اطراف لوله جریان می یابد.

راه حل

پروفایل رول دو قطر ZY16 لبه نوار را از طریق دو منحنی نرم تر منتقل می کند، خم کردن را به طور مساوی توزیع می کند و فشار لبه اوج را کاهش می دهد.این نگه می دارد ضخامت لبه دست نخورده و بهبود گرد و ثبات شکاف جوش بر روی Φ8-18mm لوله، به خصوص در دیوار نازک و نوار پوشش داده شده.

داده های کلیدی مهندسی

• پروفایل رول دو منحنی خم شدن را به طور مساوی توزیع می کند.
• در هر مرحله از شکل دادن فشار لبه را کاهش می دهد.
• ضخامت لبه را برای یک بخیه ی کامل و سالم حفظ می کند.
• بهبود گردی و ثبات فاصله جوش بر روی نوار نازک.

عملکرد و کیفیت

رول های دو قطر، لبه نوار را از طریق دو منحنی نرم تر منتقل می کنند، بنابراین فشار لبه اوج کاهش می یابد و مواد به طور مساوی جریان می یابد. این باعث می شود ضخامت لبه دست نخورده باشد و گردی را بهبود بخشد.به خصوص روی نوار های دارای دیواره نازک و پوشش داده شده که در آن خم های تیز یک شعاع بیشترین نقص را ایجاد می کنند.مسیر خم شدن صاف تر همچنین استرس تماس محلی را در سطح رول کاهش می دهد، بنابراین رول ها در بین رینگ ها طولانی تر می شوند در حالی که دقت پروفایل را حفظ می کنند.

درخواست

برای لوله های Φ8-18mm که در آن یکپارچگی لبه ها، پایان سطح و گردی اهمیت دارد، به ویژه نوار های دارای دیواره نازک و پوشیده که نمی توانند خم شدن تیز را تحمل کنند.

راهنمای انتخاب

ابزار دو قطر را انتخاب کنید زمانی که شما به صورت لایه نازک، گالوانیزه یا نوار دقیق. OD و دیوار دقیق خود را مشخص کنید تا پروفایل رولر متناسب باشد.

سناریوهای کاربرد

لوله با دیواره نازک و پوشش، لوله روشن، و لوله قطر کوچک دقیق که کیفیت سطح و لبه کلیدی است.

سوالات عمومی

س. مزایای رول های دو قطر چیست؟

آنها خم را در دو منحنی نرم تر گسترش می دهند، فشار لبه را کاهش می دهند و گردی و پایان سطح را بهبود می بخشند.

سوال2: آیا برای همه مواد لازم است؟

آنها بیشترین کمک را در نوار دارای دیواره نازک و پوشش داده می کنند؛ نوار صاف سنگین تر می تواند از پروفایل های ساده تر استفاده کند.

سوال 3: آیا رولرها به اندازه ساخته می شوند؟

بله، رولرها به اندازه ی اندازه ی مناسب شما و دیوار برای پروفایل و شکاف درست ماشینکاری می شوند.

سوال ۴: آیا رول های دو قطر سریع تر فرسوده می شوند؟

نه، خم شدن صاف تر در واقع تنش تماس محلی را کاهش می دهد، و میخ های 42CrMo جهت گیری را برای عمر طولانی ابزار پایدار نگه می دارند.

سوال ۵: رولرهای دو قطر چگونه بر سرعت تاثیر می گذارند؟

با کاهش فشار لبه و حفظ ثبات نوار، آنها سرعت خط بالاتر را با نقص های کمتر پشتیبانی می کنند، بنابراین به جای محدود کردن خروجی، کمک می کنند.

سوال6: آیا رول ها بین اندازه ها قابل تعویض هستند؟

هر اندازه از پروفایل رول ماشینکاری خود استفاده می کند؛ رول ها در میان OD ها قابل تعویض نیستند، به همین دلیل ما آنها را بر اساس سفارش طراحی می کنیم.
