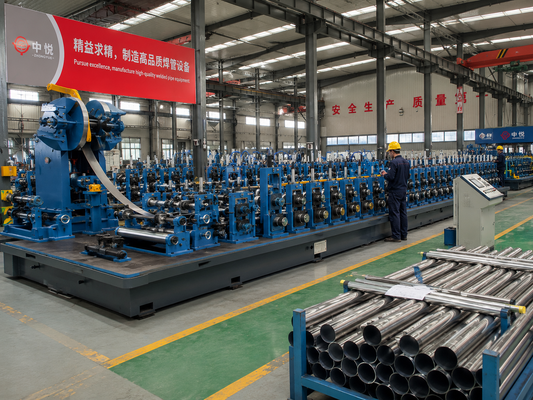

ZY16 0.4-1.0mm لوله دیوار نازک آسیاب دستگاه نور سنج HF لوله فولادی جوش داده شده

مشکل

تولید لوله با دیواره نازک 0.4-1.0 میلی‌متر باعث دو نوع نقص در دستگاه‌های معمولی می‌شود. جوش یا به دلیل ورودی حرارت بیش از حد می‌سوزد، یا به دلیل از دست دادن هم‌ترازی لبه‌های نوار قبل از برخورد در نقطه جوش، باز می‌شود و باعث ایجاد جوش سرد و درزهای شکافته می‌شود.

علت

نوار نازک جرم حرارتی کمی دارد، بنابراین انرژی اضافی جوشکاری بلافاصله دیواره را ذوب می‌کند. در عین حال، لبه‌های نازک به راحتی توسط فشار شکل‌دهی تغییر شکل می‌دهند و هرگونه نوسان سرعت یا کشش، شکاف جوش را گسترش داده و جوش باز یا سرد در طول درز ایجاد می‌کند.

راه حل

دستگاه ZY16 یک جوشگر HF حالت جامد 100 کیلوواتی را با یک انباشتگر 200 متر بر دقیقه ترکیب می‌کند که نوار را با کشش ثابت تغذیه می‌کند. خروجی حالت جامد پاسخ توان سریع و دقیقی را ارائه می‌دهد، بنابراین حرارت جوش با سرعت خط هماهنگ شده و فقط به اندازه‌ای است که لبه‌های 0.4-1.0 میلی‌متری را بدون سوختگی فورج کند. کشش پایدار شکاف جوش را بسته نگه می‌دارد، بنابراین درز در تمام ضخامت دیواره نازک به طور کامل ذوب می‌شود.

داده‌های مهندسی کلیدی

• محدوده ضخامت دیواره 0.4-1.0 میلی‌متر پنجره بهینه شده دستگاه برای گیج نازک است.
• جوشگر HF حالت جامد 100 کیلوواتی توان را با سرعت خط تعدیل می‌کند.
• انباشتگر 200 متر بر دقیقه کشش ثابت را برای پایدار نگه داشتن شکاف جوش حفظ می‌کند.
• شکل‌دهی تدریجی از لبه‌های نازک در برابر تنش و نازک شدن محافظت می‌کند.

عملکرد و کیفیت

قابلیت دیواره نازک با کنترل توان و کشش هماهنگ پشتیبانی می‌شود. جوشگر حالت جامد خروجی حرارت را با تغییر سرعت تنظیم می‌کند، در حالی که انباشتگر کشش نوار را ثابت نگه می‌دارد، بنابراین لوله‌های 0.4-1.0 میلی‌متری بدون سوختگی یا جوش سرد که در خطوط گیج سبک رایج است، تمیز جوش داده می‌شوند و ضایعات را پایین نگه می‌دارند.

کاربرد

ایده‌آل برای لوله‌های گیج سبک در قاب مبلمان، میله‌های پرده، پایه‌های نمایشگر، کانال‌های کابل و قطعات خودرو با دیواره نازک که وزن کم و ظاهر جوش تمیز اهمیت دارد.

راهنمای انتخاب

این دستگاه را زمانی انتخاب کنید که ضخامت دیواره 0.4-1.0 میلی‌متر باشد. برای دیواره‌های بالاتر از 1.0 میلی‌متر، توان بالاتر و استندهای شکل‌دهی سنگین‌تر مورد نیاز است؛ حداقل ضخامت دیواره خود را قبل از سفارش غلتک‌ها تأیید کنید، زیرا تنظیمات 0.4 میلی‌متری با تنظیمات 1.0 میلی‌متری در شکاف غلتک متفاوت است.

سناریوهای کاربرد

لوله‌های گرد و مربعی با دیواره نازک برای مبلمان، کانال‌های الکتریکی و لوله‌های سازه‌ای سبک برای قفسه‌بندی و تجهیزات نقطه فروش.

سوالات متداول

س1. آیا ZY16 می‌تواند لوله با ضخامت دیواره 0.4 میلی‌متر را بدون سوختگی جوش دهد؟

بله، جوشگر HF حالت جامد 100 کیلوواتی توان را با سرعت خط تعدیل می‌کند و ورودی حرارت را با نوار نازک مطابقت می‌دهد تا از سوختگی جلوگیری کند، و انباشتگر با کشش ثابت شکاف جوش را پایدار نگه می‌دارد.

س2. چرا لوله با دیواره نازک جوش سرد می‌گیرد؟

گشاد شدن شکاف لبه به دلیل نوسان کشش یا سرعت علت اصلی است؛ انباشتگر 200 متر بر دقیقه کشش نوار را ثابت نگه می‌دارد تا شکاف جوش بسته بماند، بنابراین لبه‌ها به طور مداوم ذوب می‌شوند.

س3. دستگاه ZY16 برای چه محدوده ضخامت دیواره‌ای طراحی شده است؟

0.4-1.0 میلی‌متر. اجرای ضخامت‌های دیواره کمتر از 0.4 میلی‌متر یا بیشتر از 1.0 میلی‌متر خارج از پنجره شکل‌دهی و جوشکاری بهینه دستگاه است و به ابزارآلات متفاوتی نیاز دارد.

س4. آیا برای ضخامت‌های 0.4 میلی‌متر و 1.0 میلی‌متر به غلتک‌های جداگانه نیاز دارم؟

بله، شکاف‌ها و پروفیل‌های غلتک بین دو انتهای محدوده متفاوت هستند، بنابراین ما ابزارآلات را بر اساس ضخامت دیواره خاص شما اندازه‌گیری می‌کنیم.

س5. علت اصلی ضایعات لوله با دیواره نازک چیست؟

سوختگی ناشی از حرارت بیش از حد و جوش سرد ناشی از شکاف ناپایدار؛ ZY16 هر دو را با توان مطابق با سرعت و تغذیه با کشش ثابت کنترل می‌کند.

س6. آیا ZY16 می‌تواند لوله‌های مربعی و مستطیلی را تولید کند؟

با ابزارآلات غلتکی مناسب، دستگاه می‌تواند پروفیل‌های مربعی و مستطیلی را در محدوده معادل φ8-18 میلی‌متر شکل دهد؛ مقطع عرضی خود را هنگام سفارش تأیید کنید.
