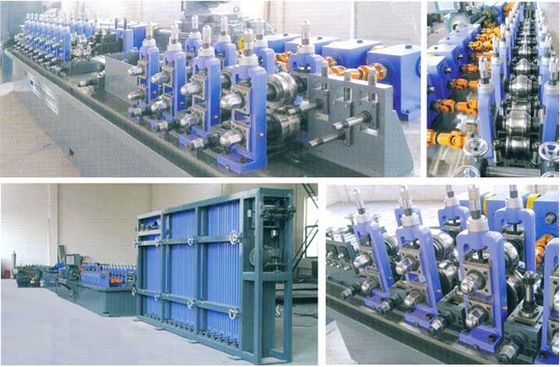

تجهیزات شکل گیری رول پروفایل باز فولاد برای تولید لوله های صنعتی و پروفایل ساختاری

ZY-45 لوله آسیاب برای لوله مبلمان، لوله ساختمانی و غیره

دستورالعمل کلی محصول

درفولاد برای لوله های صنعتیبرای تولیدکنندگان طراحی شده است که نیاز به تولید مداوم پروفایل های فولادی باز، بخش های مربوط به لوله های صنعتی، کانال های ساختاری، پروفایل های پشتیبانی، اجزای قاب دارند.و پروفایل های فلزی سفارشی.

این صفحه نه تنها مقدمه محصول است بلکه توضیح می دهد که دستگاه چه مشکلی را حل می کند، چرا ساخت پروفایل باز نیاز به طراحی پایدار دارد، چگونه ماشین کار می کند،و چگونه خریداران باید پیکربندی مناسب برای تولید صنعتی را انتخاب کنند.

محصولات پروفایل باز به طور گسترده ای در ساخت و ساز، ماشین آلات، تجهیزات لجستیک، قاب های صنعتی، سیستم های سینی کابل، براکت های پشتیبانی و کاربردهای ساختاری مربوط به لوله استفاده می شوند.در مقایسه با تولید لوله های جوشیده معمولی، شکل گیری رول پروفایل باز بیشتر بر روی دقت بخش، کنترل لبه، راست بودن، هماهنگی موقعیت سوراخ و شکل گیری پایدار اشکال پیچیده تمرکز دارد.

برای خریداران، سوال اصلی این نیست که “چقدر ماشین را می توان خریده؟” سوال اصلی این است که آیا تجهیزات می توانند به طور مداوم شکل پروفایل مورد نیاز را با ابعاد ثابت تولید کنند،مقدار کم زباله مواد، و عملکرد طولانی مدت قابل اعتماد.

شرکت فناوری تجهیزات فلز کاری ژانگجیاگانگ ژونگیو می تواند راه حل های شکل گیری رول پروفایل باز را بر اساس نقشه پروفایل، درجه مواد، ضخامت، سرعت تولید،نیاز به سوراخ کردن، روش برش و طرح کارگاه.

اطلاعات مواد اولیه:

اطلاعات محصول نهایی:

علت

بسیاری از تولید کنندگان پروفایل صنعتی با مشکلات کیفیت روبرو هستند زیرا پروفایل های باز نسبت به لوله های ساده گرد نسبت به طراحی شکل گیری حساس تر هستند.

پروفایل های باز در طول شکل گیری دارای ساختار جوش بسته نیستند. این بدان معنی است که مواد آسان تر از تغییر شکل، پیچ و تاب، بهار و یا از دست دادن دقت ابعاد پس از ترک استند های شکل گیری رول هستند.اگر رول های شکل گیری به درستی طراحی نشده باشند، پروفایل نهایی ممکن است لبه های نابرابر، عرض ناپایدار، راست بودن ضعیف یا انحراف زاویه داشته باشد.

یکی دیگر از علل رایج عدم تطابق بین مواد و پیکربندی ماشین است. مواد فولادی مختلف دارای قدرت عملکرد، پوشش سطح، تحمل ضخامت و رفتار به هم پیوستن متفاوت هستند.فولاد گالوانیزه، فولاد کربن و فولاد با قدرت بالا ممکن است نیاز به فشار مختلف شکل گیری، مواد رول، کنترل روانکاری و دقت سطح بندی داشته باشند.

در کاربردهای لوله های صنعتی و پروفایل های ساختاری، خطاهای ابعاد می توانند مشکلات واقعی تولید ایجاد کنند.بولت کردناین منجر به کار مجدد، اتلاف مواد، شکایات مشتری و تحویل ناپایدار می شود.

بنابراین، ماشین باید بر اساس نقشه محصول و کاربرد واقعی انتخاب شود، نه فقط بر اساس نام مدل ماشین.

راه حل

راه حل این است که از یک تجهیزات شکل گیری رول پروفایل باز فولادی سفارشی استفاده شود که مطابق با بخش پروفایل مورد نیاز طراحی شده است.

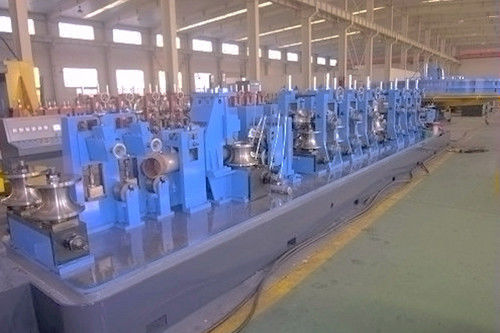

خط تولید از طریق چندین استند شکل گیری رول، نوار فولادی صاف را به شکل پروفایل باز مورد نیاز شکل می دهد.هر ایستاده یک زاویه شکل گیری خاص را کنترل می کند و به تدریج نوار را به پروفایل نهایی تغییر می دهداین روش شکل دهی پیشرفته باعث کاهش فشار مواد و بهبود ثبات ابعاد می شود.

برای پروفایل های مربوط به لوله های صنعتی، این تجهیزات می توانند با decoiling، leveling، punching، roll forming، cutting، run-out table و جمع آوری اتوماتیک اختیاری پیکربندی شوند.اگر محصول نیاز به سوراخ دارد، سوراخ ها، شکاف ها یا موقعیت های نصب، سیستم سوراخ کردن می تواند قبل از شکل دادن یا پس از شکل دادن بسته به ساختار محصول ادغام شود.

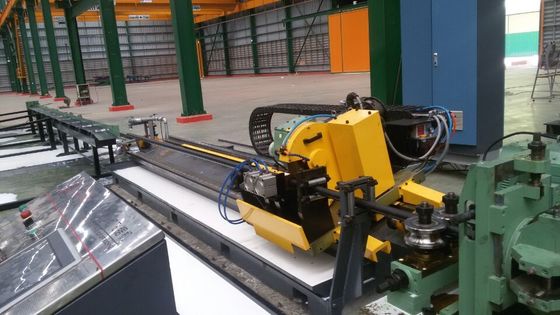

تجهیزات همچنین می توانند برای روش های برش مختلف مانند برش هیدرولیک، برش پرواز یا برش سرو طراحی شوند.دقت برش طول، سرعت تولید و الزامات کنترل بر

یک خط شکل گیری رول پروفایل باز به خوبی طراحی شده به تولید کنندگان کمک می کند تا بهره وری تولید را بهبود بخشند، عملیات شکل گیری دستی را کاهش دهند، ابعاد پروفایل را سازگار نگه دارند،و حمایت از تولید انبوه برای پروژه های صنعتی.

مزیت شرکت

تولید لوله یک صنعت است که نیاز به ماشین های واجد شرایط و تکنولوژی با تجربه به هم متصل برای تولید محصولات است که به این معنی است که ماشین و تجربه هر دو مهم هستند،شرکت ما تنها کارخانه تولید لوله است که از ماشین خود برای تولید لوله های فولادی در مقادیر زیادی استفاده می کند.، ما در حال بهبود ماشین خود را با اجرا آنها را به تکنولوژی تجربه. ما را انتخاب کنید، شما نه تنها ماشین از ما را دریافت کنید، شما همچنین او را از ما تکنولوژی تجربه می شود.

توزیع بازار:

در ابتدا، ما در حال تولید و فروش کارخانه های لوله در بازار داخلی فقط، در طول باز کردن و توسعه سیاست کشور، همچنین با بهبود تکنولوژی،ما شروع به صادرات ماشین آلات از سال 2006 کردیم، و در حال حاضر کارخانه لوله به بیش از 70 کشور صادر شده است، بازار اصلی مانند آسیا، آمریکای شمالی، آمریکای جنوبی، اروپا، خاورمیانه، جنوب شرقی آسیا و آفریقا.ما در بازار جهانی شهرت داریم.

درخواست

تجهیزات شکل گیری رول پروفایل باز فولادی در بسیاری از زمینه های صنعتی استفاده می شود که در آن شکل پروفایل پایدار و تولید قابل تکرار مورد نیاز است.

کاربردهای معمول شامل پشتیبانی از لوله های صنعتی، اجزای قاب فولاد، کانال های نصب، پروفایل های پشتیبانی ساختمانی، قطعات قفسه های انبار، پروفایل های ساختار ماشین آلات،بخش های نصب خورشیدی، قطعات سینی کابل، پروفایل های مربوط به محافظ و بخش های فلزی سفارشی.

در سیستم های لوله صنعتی، پروفایل های باز اغلب به عنوان سازه های پشتیبانی، براکت ها، کلیمپ ها، ریل ها یا قاب های نصب استفاده می شوند. این قطعات باید با سیستم لوله دقیقا مطابقت داشته باشند،به خصوص وقتی که در پروژه های بزرگ مورد استفاده قرار می گیرند که نیاز به مونتاژ مکرر دارند.

در ساخت ماشین آلات و تجهیزات، پروفایل های باز برای قاب ها، پوشش ها، ریل های راهنما، قطعات تقویت کننده و اتصالات ساختاری استفاده می شود.ابعاد پروفایل پایدار به کاهش زمان مونتاژ و بهبود ثبات محصول نهایی کمک می کند.

برای پروژه های ساخت و ساز و زیرساخت ها، پروفایل های فولادی باز باید نیازهای عملی مانند حمایت از بار، مقاومت در برابر خوردگی، راحتی نصب و تکرار ابعاد را برآورده کنند.بنابراین، تجهیزات شکل گیری رول باید برای هر دو بهره وری تولید و قابلیت اطمینان در استفاده نهایی طراحی شوند.

چگونه کار می کند

فرآیند تولید با بارگذاری کویل فولادی بر روی decoiler آغاز می شود. نوار فولادی سپس به سیستم سطح بندی هدایت می شود تا حافظه کویل را کاهش دهد و ثبات تغذیه را بهبود بخشد.

اگر محصول نیاز به سوراخ یا سوراخ داشته باشد، یک سیستم سوراخ کردن می تواند قبل از بخش شکل گیری رول اضافه شود.پیش از سوراخ کردن اغلب استفاده می شود زمانی که موقعیت سوراخ باید در نوار صاف قبل از شکل گیری دقیق باقی بماند.

پس از تغذیه و ضربه زدن، نوار وارد بخش شکل گیری رول می شود. چندین استند رول به تدریج نوار را به شکل مطلوب پروفایل باز خم می کند.هر پایه شکل گیری کنترل یک مرحله از هندسه بخش.

سپس پروفایل شکل گرفته در صورت لزوم از طریق واحدهای صاف یا کالیبراسیون عبور می کند. این مرحله به کنترل راست بودن پروفایل ، دقت زاویه و عرض نهایی کمک می کند.

در نهایت، سیستم برش، پروفایل نهایی را به طول مورد نیاز برش می دهد. محصولات نهایی برای جمع آوری، بازرسی و بسته بندی به میز استفاده منتقل می شوند.

فرآیند تولید کارخانه لوله:

بر اساس مشتری های مختلف، ماشین آلات توسط فرآیند های مختلف تشکیل می شود، اما شرکت ما با داشتن فرآیند تولید استاندارد به عنوان منفجر، این برای مرجع شما است،فرض کنید شرکت شما نیاز ویژه ای دارد، میتونیم بحث کنیم و طرح ویژه ی شما رو بسازیم

Uncoiler→ Shear&welding machine→ Accumulator (Cage) →Forming machine→ HF welding→ Sizing machine→ Flying saw (Cold saw) → Run out table ماشین برای شکل دادن→ HF welding→ ماشین اندازه گیری→ ماشین برقی (برقی)

خلاصه ای از درخواست کارخانه لوله:

کارخانه لوله به عنوان شناخته شده از خط تولید لوله فولادی، با استفاده از جوشنده فرکانس بالا و رولرها برای تولید انواع لوله فولادی، پروفایل و غیره که به طور گسترده ای در لوله های ساختمانی استفاده می شود،لوله های دقیق، لوله های اتوماتیک، حصار، مبادله گرما، لوله مبلمان، تولید لوله تحت فشار، با تجهیزات تکمیل مناسب، ماشین همچنین می تواند قادر به تولید لوله API، حمل گاز،و لوله های استاندارد بالا و غیره.

مشخصات استاندارد ماشین (مرجع)

با توجه به تقاضای بازار ما مدل های استاندارد را به عنوان انفجار داده ایم و این فقط برای مرجع شما استمحدوده تولید و اصلی فنی می تواند تنظیم شود فرض کنید شرکت شما نیاز ویژه ای دارد.

انتخاب کردن

انتخاب تجهیزات درست شکل گیری رول باید از نقشه محصول آغاز شود.

اول، شکل پروفيل رو تاييد کنيد. ماشين هاي پروفيل باز معمولاً سفارشي مي شوند. يک کانال U، يک کانال C، پشتيباني، بخش پشتيباني لوله،یا پروفایل صنعتی خاص ممکن است نیاز به طراحی مختلف استند شکل و طرح رول داشته باشد..

دوم، مواد و ضخامت را تأیید کنید. فولاد ضخیم تر و فولاد با قدرت بالا نیاز به قاب ماشین قوی تر، قطر عمودی بزرگتر، قدرت موتور مناسب و کنترل فشار بهتر دارند.فولاد گالوانیزه همچنین نیاز به توجه به حفاظت از سطح در طول شکل گیری.

سوم، تایید الزامات تحمل. اگر پروفایل برای مونتاژ، بولت و یا نصب لوله پشتیبانی استفاده می شود، عرض، ارتفاع، زاویه، محل سوراخ،و راست بودن باید قبل از طراحی ماشین به وضوح تعریف شود.

چهارمین، تصمیم بگیرید که آیا سوراخ کردن لازم است. اگر پروفایل به سوراخ ها، سوراخ ها یا نقاط نصب نیاز داشته باشد، خط باید شامل یک سیستم سوراخ کردن مناسب باشد.موقعیت سوراخ کردن باید با مشخصات نهایی شکل گرفته و نیاز به مونتاژ پایین رود مطابقت داشته باشد.

پنجم، سرعت تولید و سطح اتوماسیون را ارزیابی کنید. سرعت بالاتر برای تولید انبوه مفید است، اما تنها اگر ثبات شکل گیری، دقت برش و تغذیه مواد قابل اعتماد باشد.برای پروفایل های پیچیده، کیفیت پایدار مهم تر از سرعت شدید است.

ششم، تجربه تامین کننده را بررسی کنید. یک تامین کننده قابل اعتماد باید پیش از ارائه یک راه حل فنی، نقشه پروفایل، داده های مواد، هدف تولید، طرح کارگاه و کاربرد نهایی را بررسی کند.

برای کاربران صنعتی، بهترین ماشین همیشه ارزان ترین ماشین نیست. بهترین ماشین آن است که می تواند مشخصات مورد نیاز را به دقت، به طور مداوم تولید کند.و با هزینه نگهداری قابل کنترل.

سوالات عمومی

1تجهیزات شکل گیری رول پروفایل باز برای چه چیزی استفاده می شود؟

از آن برای تولید پروفایل های فولادی باز مانند کانال ها، بخش های پشتیبانی، پروفایل های فریم، قطعات پشتیبانی لوله، براکت های صنعتی و پروفایل های ساختاری سفارشی استفاده می شود.این محصولات به طور گسترده ای در ساخت و ساز استفاده می شود، ماشین آلات، سیستم های لوله صنعتی و تجهیزات تولید.

2. چگونه شکل گیری رول پروفایل باز از ساخت لوله متفاوت است؟

تولید لوله معمولاً یک لوله بسته را تشکیل می دهد و جوش می دهد. شکل گیری رول پروفایل باز نوار فولاد را به یک بخش باز بدون بسته شدن پروفایل با جوش شکل می دهد.بهار، پیچ و خم، کنترل لبه، و راست بودن بسیار مهم است.

3آیا یک ماشین می تواند اندازه های مختلف پروفایل را تولید کند؟

بله، می توان آن را برای اندازه های متعدد طراحی کرد، اما این به شکل پروفایل و روش تنظیم بستگی دارد. برخی از محصولات نیاز به تغییر ابزار رول دارند، در حالی که برخی از آنها می توانند از ساختارهای تنظیم پذیر استفاده کنند.طراحی نهایی باید بر اساس نقشه های مشتری تایید شود.

4قبل از نقل قول چه اطلاعاتی لازم است؟

خریدار باید نقشه پروفایل، نوع مواد، ضخامت مواد، مقاومت کششی اگر در دسترس باشد، تحمل مورد نیاز، طراحی سوراخ یا سوراخ، طول برش، هدف سرعت تولید را ارائه دهد.ولتاژ محلی، و فضای کارگاه.

5آیا تجهیزات می توانند شامل سیستم های سوراخ و برش باشند؟

بله. خط مي تونه شامل پيش و پس از سوراخ کردن، برش هیدرولیک، برش سرو، برش پرواز و سیستم جمع آوری اتوماتیک باشه. پیکربندی درست بستگی به شکل محصول داره،دقت سوراخ، دقت طول و نیاز به بهره وری تولید.
